Besoin daide Problème Câblage Fgr-222

[gargamel01000]

Bonjour à  tous,



Je viens vous demander de l'aide pour le branchement de mon premier FGR-222 sur un volet roulant avec moteur SOMFY filaire.

Mes capacités en électricité sont assez faible, mais en parcourant le forum, cela n'avait pas l'air si compliqué, jusqu'a ce que j'ouvre mon interrupteur.



J'ai beaucoup plus de fils que prévu et du coup je n'ose pas y toucher de peur de tout faire cramer.

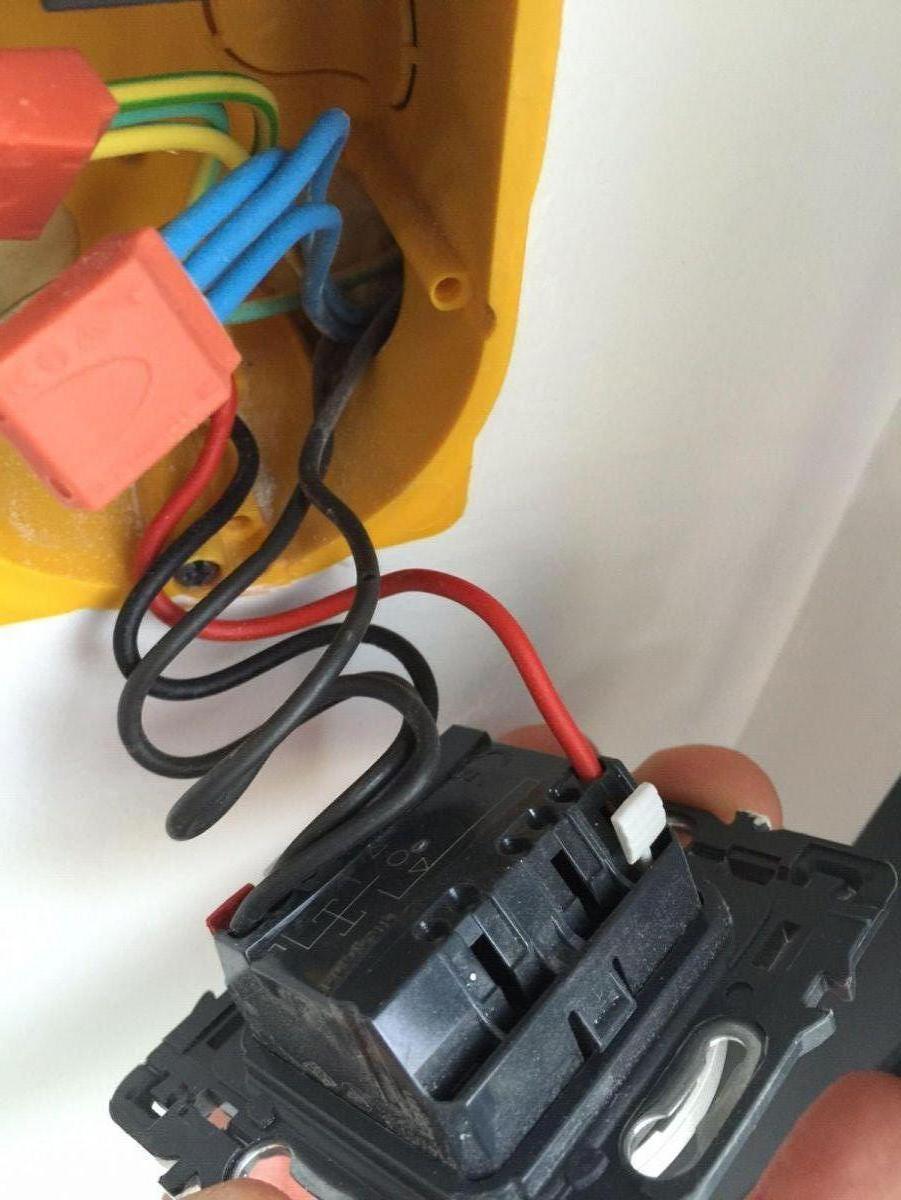

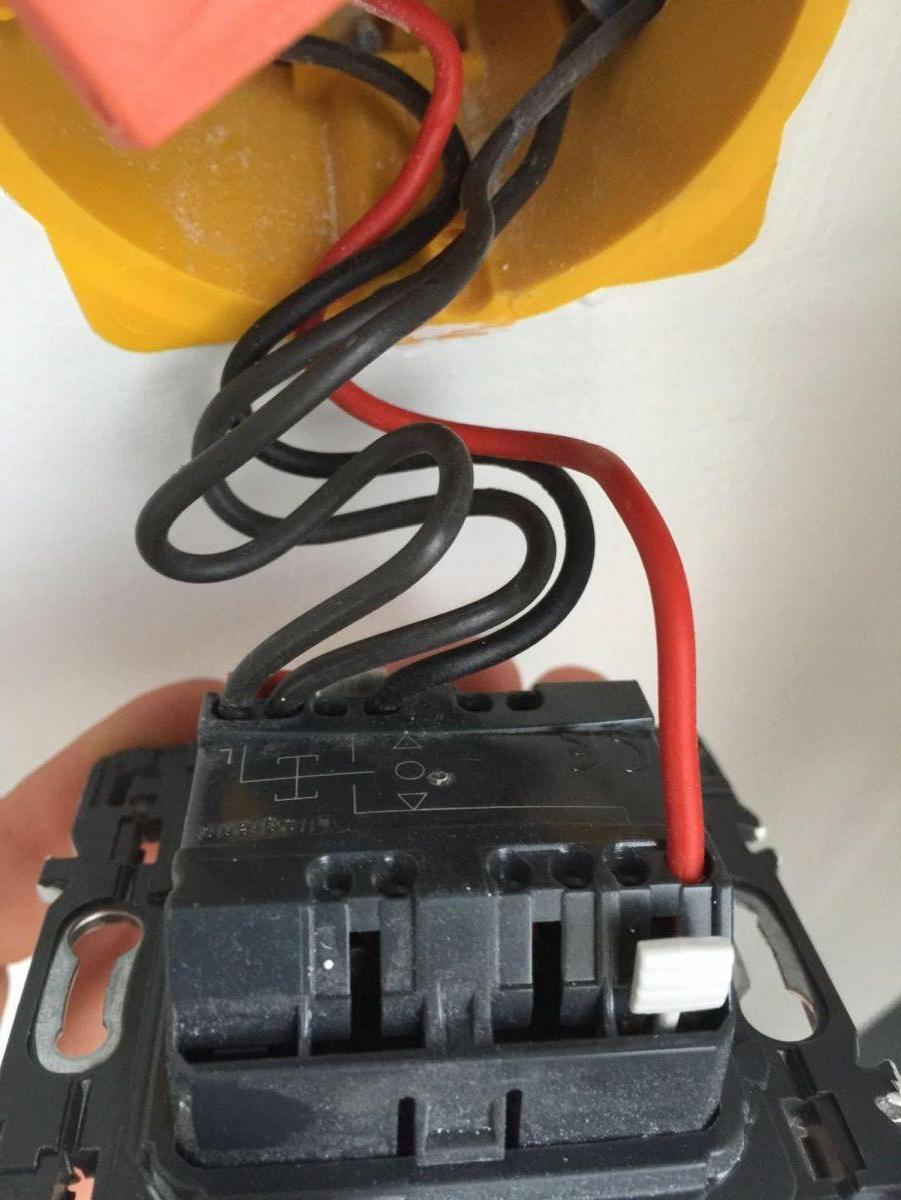

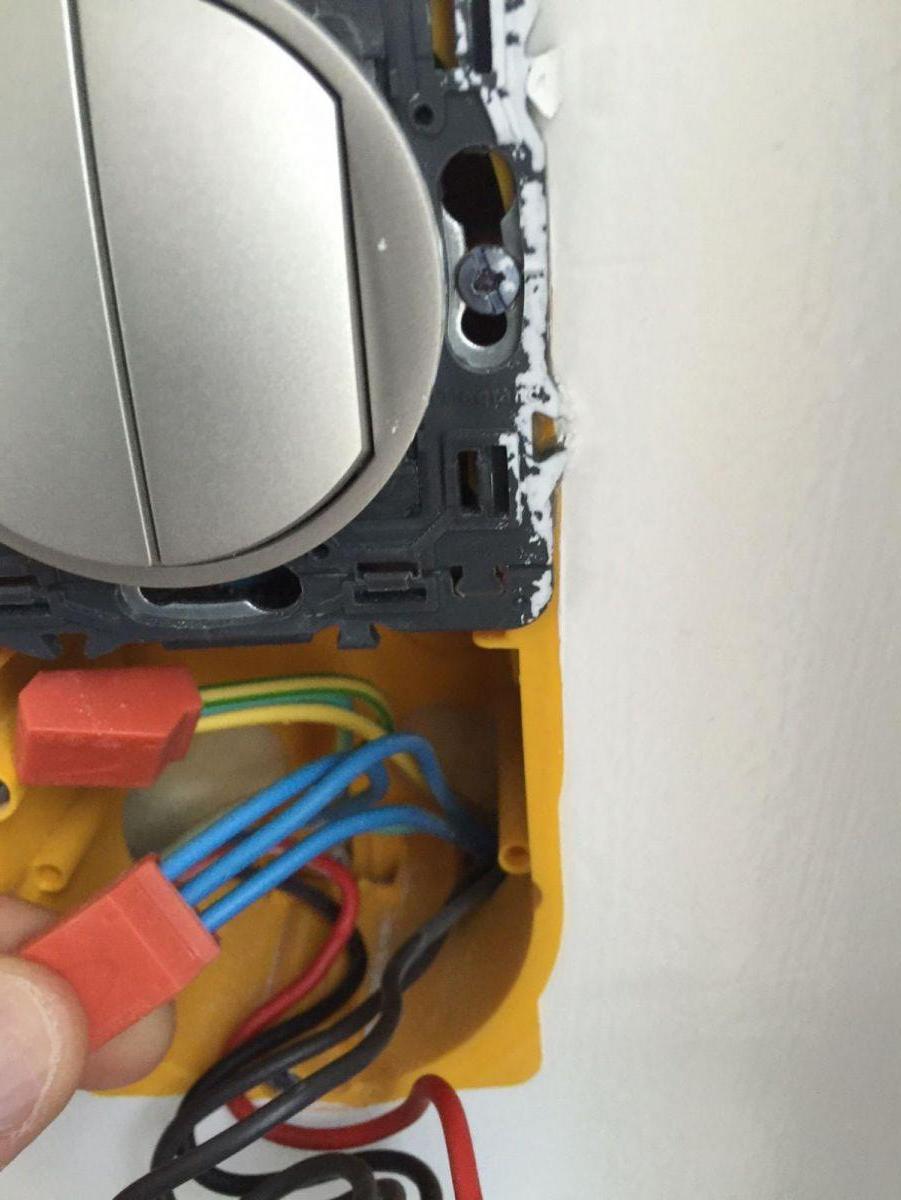

Je vous ai pris des photos, ce sera certainement plus clair qu'un long discours.













Pouvez vous éclairer ma lanterne sur le câblage de mon module.

Encore merci

[Invité chris6783]

Did passera certainement par làmais de ce qu'on voit sur la photo ton rouge n'est pas la phase....

Je pense que ta phase arrive (et repart) en noir par les 2 fils qui sont sur le même pôle de ton interrupteur. L'autre noir et le rouge sont a priori les commandes montée et descente du volet. Si tu as un tournevis testeur ou un multimètre c'est simple àvérifier. Vu l'orientation de l'interrupteur je pense que le rouge est la montée.

Donc rouge sur O1

Noir seul sur O2

Repiquer l'alim phase du module sur les 2 noir connectes sur le même pôle

Repiquer le neutre du module sur le wago bleu

Et enfin relier l'interrupteur au module : le connecteur de l'ancien noir seul vers s2 et l'ancien rouge vers s1

Si jamais le volet bouge àl'envers il suffit d'intervenir les sorties o1 et o2 et les entrées associées pour que le bouton montée soit bien celui du haut

[Did]

 Bonjour @gargamel,

C'est simple, les deux fils marrons (on dirait sur la borne rouge) vont sur la phase du module avec un nouveau wago, le fil rouge (la montée) va aller sur O1, le fil noir (la descente) sur O2, deux petits fils souples si possible (pour le rangement dans la boite) entre S1 et la montée et S2 et la descente, reste un autre fil bleu entre le neutre et N du module.

[Did]

 Ah, trop tard mais on est d'accord avec @chris6783.

Si c'est un inter, n'oublies pas de modifier le paramètre 14 sur bistable.

[Invité chris6783]

C dingue ce forum ! On se bouscule pour répondre ..... Même un dimanche aprem. Bonne fin de WE àtoutes et tous

[Did]

 Et oui, c'est comme ça.

Bonne fin de week-end à  toi aussi.

[gargamel01000]

C'est sur vous etes au top,

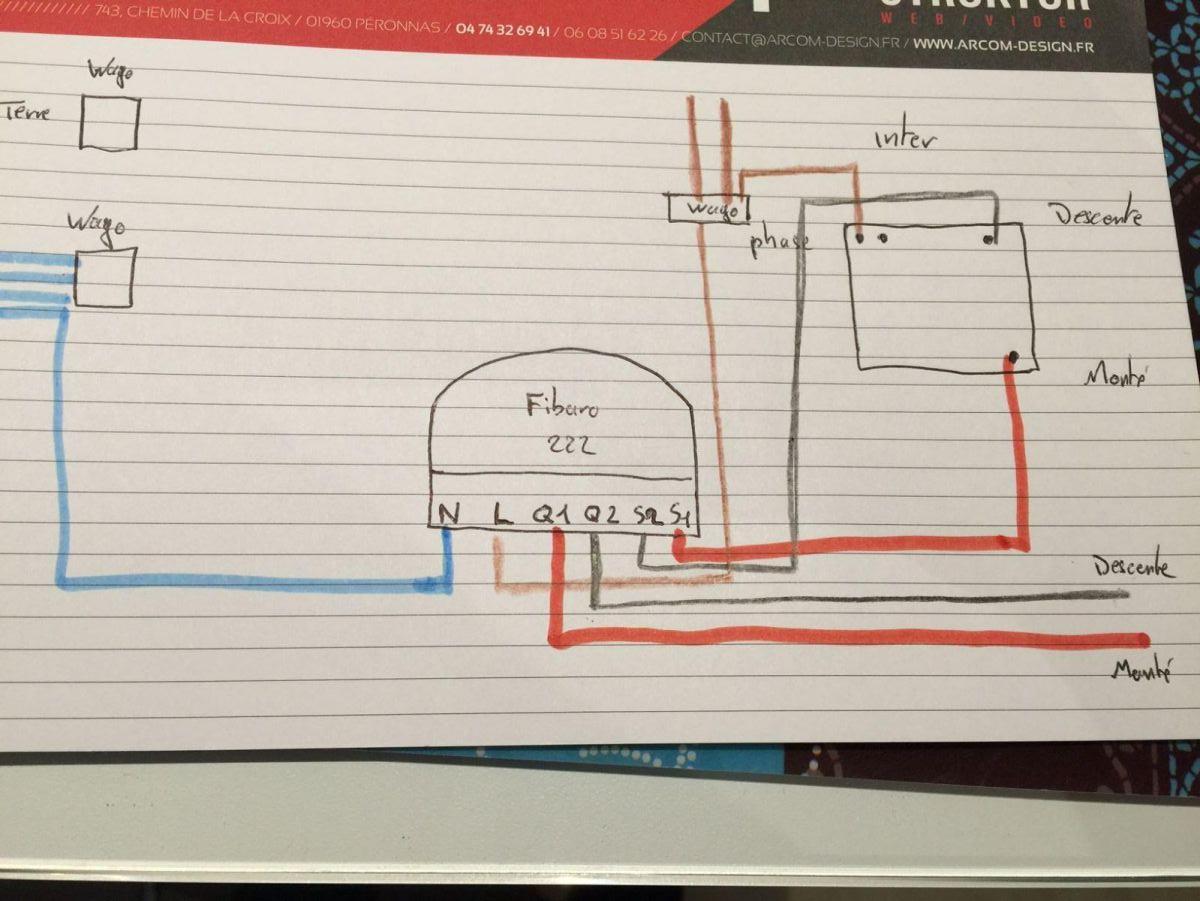

ci joint un petit schema, pour voir si j'ai tout compris





c'est normal que je n'ai plus la phase sur l'interrupteur .

[Did]

 Exact, il faut aussi un fil entre ta phase (les deux marrons) et la borne rouge du bouton (ancien emplacement des deux marrons).

[gargamel01000]

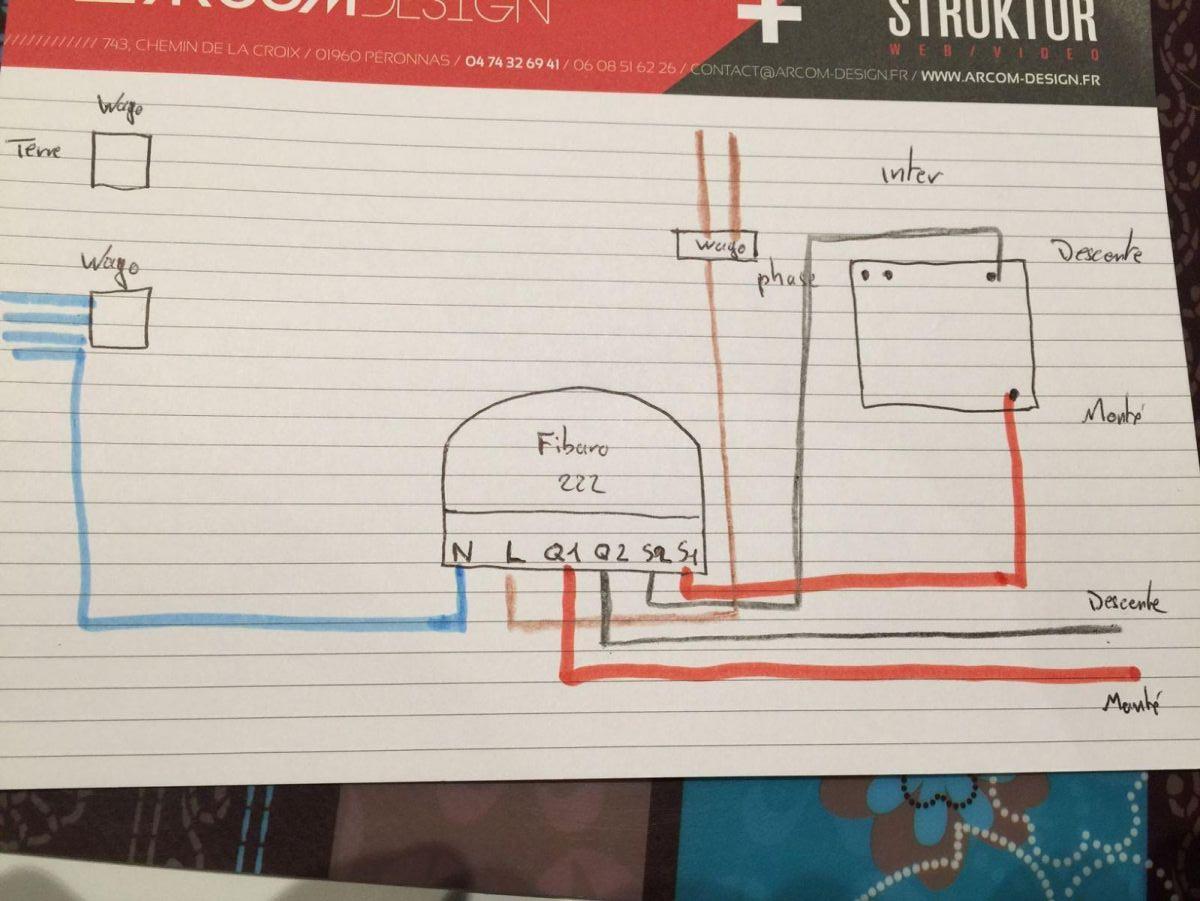

comme ça



[Did]

 Oui, parfait.

[gargamel01000]

super,



je test ca et je reviens vers vous

[Did]

 Ok,

Coupe le disjoncteur de tes volets roulants pour être tranquille pendant tes branchements.

[gargamel01000]

Alors tout d'abort merci pour votre aide ultra rapide, ca fonctionne parfaitement, soit par les boutons soit par l'interface fibaro.

seul hic, lorsque je souhaite seulement ouvrir le volet a 50 % par exemple, il s'ouvre en plein, apparemment il ne gère pas le position c'est soit ouvert soit fermer.



une idée, peut être une re calibration...

[Did]

 Tu as bien sélectionné l'appareil commandé sur "store avec positionnement actif ou inactif" suivant les butées de ton volet roulant?

Actif pour les butées électroniques et inactif pour les butées à  fin de course.

[gargamel01000]

si tu parles du paramètre 10, oui il est bien positionné sur "positionnement du store actif"

[Did]

 Non, je parle de la ligne appareil commandé où tu as cinq choix (store avec positionnement, store vénitien et porte de garage) au tout début des paramètres avancés.

[gargamel01000]

Ah Ok, oui il est bien en positionnement actif

[Did]

 Et tes butées sont bien électroniques?

[gargamel01000]

Je pense que oui, mais je ne suis pas sur. les volets sont recents, il s'agit d'une construction neuve, ça ce fabrique encore des volets àbutées mécaniques?

[Did]

 Si le coffre s'ouvre facilement, tu peux le vérifier en déroulant le volet entièrement et regarder du côté du câble s'il y a deux réglages (+ & -), un pour la butée en ouverture et un autre pour la butée en fermeture. Il est vrai qu'on en trouve de moins en moins.

Petite question, quand tu dis que tu ne peux pas l'ouvrir à  50%, c'est bien de l'interface HC2 ou d'une tablette ou smartphone que tu la commande?

[gargamel01000]

c'est tout bon,



en faisant un re calibrage tout est nickel.

Merci encore pour votre aide, encore 9 volets à  cabler...

[Did]

 Maintenant que tu en as un qui est fait et qui fonctionne, tu vas pouvoir te faire la main.
