Ovski Posté(e) le 12 mars 2016 Signaler Posté(e) le 12 mars 2016 Bonjour,je déterre ce sujet de l'année dernière car je souhaite mettre en place le même fonctionnement pour ma vmc, cà d PV / GV / Arrêt à commander par script et depuis un inter 2 positions. Comme ça m'a l'air d'être bien compliqué, je viens faire appel à vous pour m'aider à comprendre, déjà le fonctionnement actuel avec lequel j'ai du mal, et puis si possible comment je pourrais me pluger dessus avec un petit module zwave. Aujourd'hui, j'ai mis la tête dans les combles pour aller chercher la vmc (difficile d'accès) et vérifier les branchements... voici ce que ça donne : Je me pose quelques questions sur comment ça marche : - Le rôle des deux condensateurs qu'on voit à gauche de la vmc dans le schéma - Si le fil 2 noir est le même que le 6 rouge qui arrive à l'inter dans la cuisine - Si le le 1 est le même que le 7 (même couleur) - A quoi correspond le fil 5 violet, je n'ai pas trouvé de fil de la même couleur côté vmc - Comment le basculement entre les positions 1 et 2 de l'inter fait varier la vitesse Beaucoup de questions sur le fonctionnement actuel déjà , autant dire que je suis loin de savoir comme ajouter un module zwave par dessus tout ça. Si une âme charitable passe par ici et peux m'aider à y voir à un peu plus clair ... Merci beaucoup d'avance. Bonne soirée.
Ovski Posté(e) le 13 mars 2016 Signaler Posté(e) le 13 mars 2016 Bonjour, grâce à l'aide d'un membre d'un autre forum, je tiens enfin un schéma fonctionnel pour la PV et GV avec l'inter et la centrale, je le mets ici, si ça peut servir à qqn : La prochaine étape, c'est de trouver un moyen pour couper complètement le moteur.
Did Posté(e) le 13 mars 2016 Auteur Signaler Posté(e) le 13 mars 2016 Bonjour, Pour couper complètement, il faudrait remettre un interrupteur entre la phase et le commun de ton inverseur PV-GV.
Ovski Posté(e) le 13 mars 2016 Signaler Posté(e) le 13 mars 2016 Merci pour ton retour Did, tu voulais dire un truc de ce style ? Si oui, comment je pourrais le relier au module fibaro pour le commander via la centrale ?
Did Posté(e) le 13 mars 2016 Auteur Signaler Posté(e) le 13 mars 2016 Non, surtout pas ça, ton inter va faire des étincelles mais en série après la jonction de la phase vers le module avec le commun rouge de ton bouton.
Did Posté(e) le 13 mars 2016 Auteur Signaler Posté(e) le 13 mars 2016 J'ai modifié ton schéma pour ne pas que tu sois dans le noir un dimanche soir.
Ovski Posté(e) le 13 mars 2016 Signaler Posté(e) le 13 mars 2016 Merci Did mais je te rassure, je n'allais quand même pas me lancer dans de tels branchements avant d'être sûr que tout est ok Du coup, ça veut dire ici que le premier inter sert de on/off pour le 2ème. Si le 1er est sur off le 2ème inter ne pourra pas changer l'état de la vmc, donc seul le module fibaro a la main. Par contre, si le 1er inter est sur on, est ce que le module pourra quand même forcer l'arrêt du moteur ? Envoyé de mon SM-N9005 en utilisant Tapatalk
Did Posté(e) le 13 mars 2016 Auteur Signaler Posté(e) le 13 mars 2016 Ah non, l'arrêt n'est que manuel, autrement, ce sera avec un nouveau module FGS ou Wallplug (avec consommation).
Ovski Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Bonjour, C'est bien ce qui me semblait :-/ juste pour confirmer ce raisonnement et être sur d'avoir bien compris : - si le 1er inter est sur off, le module peut tout faire GV / PV et arrêt - s'il est sur on, ça force la marche du moteur, et on peut juste basculer entre PV et GV avec le module et le 2ème inter C'est bien ça Did ? Envoyé de mon SM-N9005 en utilisant Tapatalk
Did Posté(e) le 14 mars 2016 Auteur Signaler Posté(e) le 14 mars 2016 Si le premier inter est sur off, sans nouveau module, tu ne pourras pas allumer sur PV ou GV. Sur on, tu peux basculer entre PV et GV avec le module et le 2ème inter.
Moicphil Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Je me permet de m'incruster dans le fil de discussion.... @did Je vais remplacer mois aussi ma VMC et la commander via un FGS222 mais sans commutateur selection de vitesse. Les 2 vitesses branchées directement sur Q1 et Q2 ( http://www.atlantic.fr/nos-produits/tous-les-produits-ventilation/tous-les-produits-vmc-simple-flux/vmc-autoreglable/tous-les-produits-vmc-autoreglable/vmc-autoreglable-autocosy-line ) Question: Y-a t'il un risque si par mégarde ( défaillance module ou erreur de manip ) les 2 sorties du FGS sont activées en même temps ? y'a un risque de détérioration du moteur ?
Did Posté(e) le 14 mars 2016 Auteur Signaler Posté(e) le 14 mars 2016 Il faut vérifier sur la doc de la VMC (certaines encaissent que les deux vitesses soient commutées), mais dans le doute, je ne prendrais pas le risque. Le montage proposé par @Ovski empêche cette erreur de manipulation (c'est PV ou GV) mais pas d'arrêt possible et il ne faut pas utiliser les on/off directement dans l'interface HC2 mais passer pas un module virtuel pour recréer l'interdiction des deux contacts simultanés. Je préfère mon montage avec le remplacement d'un relais interne du module par un autre équipé d'un contact inverseur.
Moicphil Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Merci did, et si je part sur ton principe avec relais inverseur sur Q1, comment mettre la vmc àOFF ? ( je ne veux pas d'inter manuel ) Envoyé de mon Mate 8 par Tapatalk
Moicphil Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Mince, en fait tout est expliqué dans ton post 1...J'ai lu trop vite. Envoyé de mon Mate 8 par Tapatalk
Did Posté(e) le 14 mars 2016 Auteur Signaler Posté(e) le 14 mars 2016 Marche/Arrêt avec Q1 et PV/GV avec Q2. Les poussoirs ne sont pas obligatoires.
Fredric Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 (modifié) Je me permet de m'incruster dans le fil de discussion.... @did Je vais remplacer mois aussi ma VMC et la commander via un FGS222 mais sans commutateur selection de vitesse. Les 2 vitesses branchées directement sur Q1 et Q2 ( http://www.atlantic.fr/nos-produits/tous-les-produits-ventilation/tous-les-produits-vmc-simple-flux/vmc-autoreglable/tous-les-produits-vmc-autoreglable/vmc-autoreglable-autocosy-line ) Question: Y-a t'il un risque si par mégarde ( défaillance module ou erreur de manip ) les 2 sorties du FGS sont activées en même temps ? y'a un risque de détérioration du moteur ? hey, c'est mon shéma monté comme ça, cela ne fonctionne pas, il faut rajouter un relais pour la vitesse 2, si on utilise directement le relais du FGS, il reste collé. j'ai mis cela pour la vitesse 2, ça fonctionne parfaitement: http://www.planete-domotique.com/relais-de-puissance-finder.html je peux t'en parler si tu as pas commencé, moi, c'est fonctionnel je suis en cours de préparation d'un petit tuto... Modifié le 14 mars 2016 par Fredric 1
Moicphil Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Salut Fredric, oui c'est ton schéma, la flemme d'en redessiner un Merci lais je vais partir sur la solution de did avec relais inverseur. Plus sécurisé je pense. Envoyé de mon Mate 8 par Tapatalk
Fredric Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 (modifié) c'est presque le même principe, mais je suis resté sur la connexion d'origine. à la place de l'inter de la grande vitesse, j'ai mis le relais qui est commandé pas la sortie o2 du fgs, la sortie o1 allume/éteint la VMC. et pas de soucis pour le schéma, c'est fait pour ça aussi Modifié le 14 mars 2016 par Fredric
Did Posté(e) le 14 mars 2016 Auteur Signaler Posté(e) le 14 mars 2016 Ah, voilà un type de VMC qui autorise de shunter les deux vitesses.
Moicphil Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Sur ma futur, je sais pas en fait...J'ai jeté un oeil sur les caractéristiques mais je vois pas http://www.atlantic.fr/nos-produits/tous-les-produits-ventilation/tous-les-produits-vmc-simple-flux/vmc-autoreglable/tous-les-produits-vmc-autoreglable/vmc-autoreglable-autocosy-line Envoyé de mon Mate 8 par Tapatalk

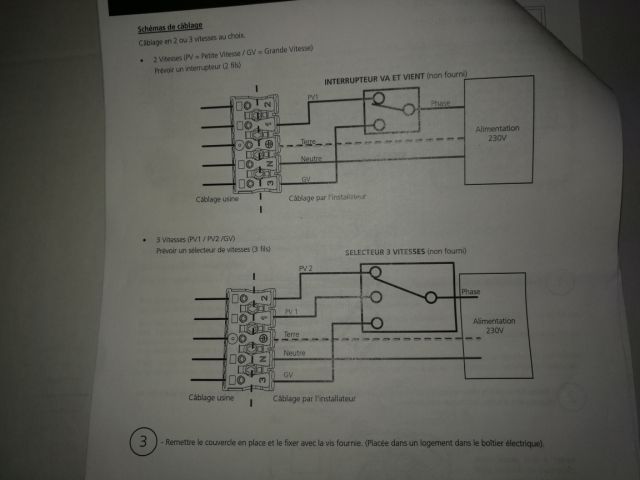

Fredric Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 j'ai trouvé ça comme brachement: http://www.chet-ventilation.fr/vmc-pavillonnaire/891-vmc-simple-flux-autoreglable-autocosy-line-6-piquages.html
Ovski Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 Si le premier inter est sur off, sans nouveau module, tu ne pourras pas allumer sur PV ou GV. Merci pour ta réponse Did, mais j'ai du mal à comprendre, il y a quelque chose qui m'échappe... En fait, je me dis que puisque le 1er inter est positionné après la jonction, qu'il soit sur on ou off il ne coupera jamais la phase sur le module, donc le module aura à tout moment tous les éléments pour interagir avec la vmc indépendamment de l'état du 1er !!! Mon raisonnement est peut être faux, mais j'aimerais bien comprendre pourquoi Je remets ton schéma pour pouvoir suivre facilement :
Moicphil Posté(e) le 14 mars 2016 Signaler Posté(e) le 14 mars 2016 j'ai trouvé ça comme brachement: http://www.chet-ventilation.fr/vmc-pavillonnaire/891-vmc-simple-flux-autoreglable-autocosy-line-6-piquages.html Merci Fredric Bon, j'ai le schéma de raccordement. Au moins là , pas de doute, je ne dois pas envoyer 2 phases en meme temps. Vais commander le relais inverseur de ce pas. Selon vous, y'a un intérêt d'utiliser les 3 vitesses car ça va être plus compliquer en câblage ?
Did Posté(e) le 14 mars 2016 Auteur Signaler Posté(e) le 14 mars 2016 @Ovski, Oui, c'est vrai que tu vas pouvoir malgré l'ouverture du premier inter la mettre en route par l'interface mais je pense qu'en utilisant un VD et en interdisant les commandes on simultanées des deux modules, mais pour l'arrêt, je crois qu'il faudra un deuxième module. C'est pour cela que j'ai procédé différemment avec mon relais inverseur, un seul module FGS-222 pour les trois commandes.
Ovski Posté(e) le 15 mars 2016 Signaler Posté(e) le 15 mars 2016 Merci Did pour ta réponse. Je vais voir comment je pourrais adapter ton idée de relais inverseur àma config. Bonne journée àtous. Envoyé de mon SM-N9005 en utilisant Tapatalk
